解析鋰電匣缽材料：從原料配比到高溫抗腐蝕性能優(yōu)化

　　鋰電匣缽(又稱鋰電坩堝)是鋰電池正極材料(如三元材料、鈷酸鋰、磷酸鐵鋰等)燒結(jié)過程中的核心容器，需在高溫(通常800-1000℃)、強(qiáng)氧化/還原氣氛及腐蝕性熔鹽環(huán)境下穩(wěn)定工作。其性能直接影響燒結(jié)效率、材料純度及生產(chǎn)成本。本文從原料配比設(shè)計(jì)出發(fā)，結(jié)合高溫抗腐蝕機(jī)制，解析鋰電匣缽材料的關(guān)鍵技術(shù)要點(diǎn)及優(yōu)化方向。

　　一、原料配比：平衡耐火性、熱穩(wěn)定性和成本

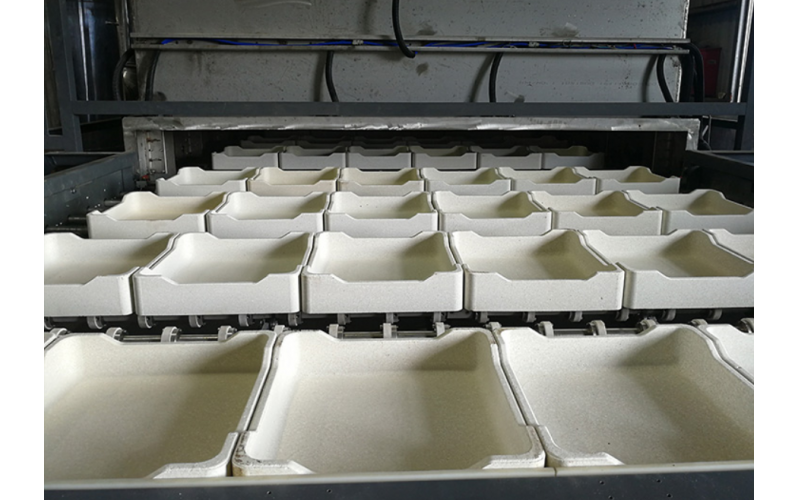

　　鋰電匣缽的核心功能是承載高溫?zé)Y(jié)過程中的物料，因此原料需同時滿足高耐火度、低熱膨脹系數(shù)、抗熱震性及化學(xué)穩(wěn)定性等要求。主流原料體系以氧化物陶瓷為主，典型配比如下：

　　1. 基體材料：高耐火度氧化物

　　剛玉(Al?O?)：占比通常為60%-80%，是匣缽的骨架材料。Al?O?熔點(diǎn)高達(dá)2050℃，高溫下化學(xué)穩(wěn)定性極佳，能有效抵抗熔融鋰鹽的侵蝕。高純度(≥99%)剛玉可減少雜質(zhì)引入，避免燒結(jié)過程中與正極材料發(fā)生副反應(yīng)(如Fe?O?雜質(zhì)可能導(dǎo)致LiFePO?中Fe2?氧化)。

　　莫來石(3Al?O?·2SiO?)：部分配方中替代部分剛玉(占比10%-20%)，可降低材料的熱膨脹系數(shù)(莫來石熱膨脹系數(shù)約5×10??/℃，低于剛玉的8×10??/℃)，提升抗熱震性，減少匣缽在升降溫過程中的開裂風(fēng)險。

　　2. 結(jié)合劑：調(diào)控?zé)Y(jié)性能與機(jī)械強(qiáng)度

　　硅微粉(SiO?)：占比5%-15%，作為低溫結(jié)合劑，在燒結(jié)過程中與Al?O?反應(yīng)生成莫來石相(1200-1400℃)，增強(qiáng)材料致密度。但過量SiO?可能導(dǎo)致高溫下生成液相(如硅酸鹽熔體)，降低抗侵蝕性，需嚴(yán)格控制比例。

　　氧化鋯(ZrO?)：部分高端配方添加3%-8% ZrO?，利用其相變增韌效應(yīng)(常溫單斜相→高溫四方相轉(zhuǎn)變釋放應(yīng)變能)提升抗熱震性，同時ZrO?本身的高熔點(diǎn)(2700℃)可增強(qiáng)高溫穩(wěn)定性。

　　3. 功能添加劑：針對性優(yōu)化性能

　　碳化硅(SiC)：添加1%-5% SiC可顯著提升導(dǎo)熱性(SiC導(dǎo)熱系數(shù)約120 W/(m·K)，遠(yuǎn)高于Al?O?的30 W/(m·K))，加速燒結(jié)過程中熱量傳遞，提高生產(chǎn)效率;同時SiC表面形成的SiO?保護(hù)層可抵抗熔融鋰鹽的滲透腐蝕。

　　鎂砂(MgO)：少量添加(≤3%)可降低材料的熱膨脹系數(shù)(MgO熱膨脹系數(shù)約13×10??/℃，但與Al?O?形成鎂鋁尖晶石(MgAl?O?)后，綜合熱膨脹系數(shù)可降至7×10??/℃左右)，同時MgAl?O?的高熔點(diǎn)(2135℃)進(jìn)一步增強(qiáng)高溫結(jié)構(gòu)穩(wěn)定性。

　　二、高溫抗腐蝕性能優(yōu)化：抵抗熔融鋰鹽與氣氛侵蝕

　　鋰電燒結(jié)過程中，匣缽需承受熔融碳酸鋰(Li?CO?)、氫氧化鋰(LiOH)等強(qiáng)堿性熔鹽的侵蝕，同時暴露于空氣或氧氣氣氛中，可能發(fā)生氧化反應(yīng)。抗腐蝕性能的優(yōu)化需從材料微觀結(jié)構(gòu)與表面防護(hù)兩方面入手。

　　1. 微觀結(jié)構(gòu)設(shè)計(jì)：致密化與梯度化

　　致密化燒結(jié)：通過優(yōu)化燒結(jié)工藝(如高溫預(yù)燒+氣氛保護(hù)燒結(jié))，使材料形成高致密度(相對密度≥95%)的微觀結(jié)構(gòu)，減少熔鹽滲透通道。例如，采用兩步燒結(jié)法(先1200℃預(yù)燒形成莫來石骨架，再1500℃終燒促進(jìn)晶界擴(kuò)散)，可將孔隙率從8%降至3%以下，顯著降低Li?CO?熔鹽的滲透速率。

　　梯度化設(shè)計(jì)：在匣缽內(nèi)表面(直接接觸熔鹽區(qū)域)添加更高比例的ZrO?或MgO(如內(nèi)表面ZrO?含量提升至10%)，利用其高抗侵蝕性形成“防護(hù)層”;外層則保持較高Al?O?比例以保證整體強(qiáng)度，形成“內(nèi)強(qiáng)外韌”的梯度結(jié)構(gòu)。實(shí)驗(yàn)表明，梯度化匣缽的內(nèi)表面腐蝕速率可降低40%-60%。

　　2. 表面防護(hù)技術(shù)：涂層與改性

　　抗氧化涂層：在匣缽表面涂覆SiO?或Al?O?-SiO?復(fù)合涂層(厚度50-100μm)，通過高溫?zé)Y(jié)形成玻璃態(tài)保護(hù)層，隔絕氧氣與熔鹽接觸。例如，溶膠-凝膠法制備的SiO?涂層在1000℃下可穩(wěn)定存在，有效阻止LiOH熔鹽對Al?O?基體的侵蝕。

　　表面晶須增強(qiáng)：通過原位生長或浸漬法在匣缽內(nèi)表面引入SiC或Al?O?晶須(長度10-50μm，直徑1-5μm)，利用晶須的高強(qiáng)度(抗拉強(qiáng)度≥1GPa)分擔(dān)熔鹽侵蝕產(chǎn)生的應(yīng)力，延緩裂紋擴(kuò)展。測試顯示，晶須增強(qiáng)后的匣缽內(nèi)表面抗侵蝕壽命可延長至普通材料的2-3倍。

　　盡管當(dāng)前鋰電匣缽材料已取得顯著進(jìn)展，但仍面臨兩大挑戰(zhàn)：一是高鎳三元材料燒結(jié)過程中產(chǎn)生的LiOH/Li?CO?熔鹽腐蝕性極強(qiáng)，現(xiàn)有材料在長期使用后仍會出現(xiàn)明顯損耗;二是大規(guī)模生產(chǎn)中的一致性問題(如燒結(jié)收縮率波動導(dǎo)致尺寸偏差)。

　　開發(fā)新型復(fù)合材料(如Al?O?-SiC-C復(fù)相材料)，結(jié)合碳材料的導(dǎo)熱性與SiC的抗侵蝕性;

　　引入原位反應(yīng)燒結(jié)技術(shù)，通過原料間的原位反應(yīng)生成高抗侵蝕相(如鎂鋁尖晶石)，減少雜質(zhì)引入;

　　結(jié)合數(shù)值模擬優(yōu)化燒結(jié)工藝參數(shù)(如升溫速率、保溫時間)，實(shí)現(xiàn)微觀結(jié)構(gòu)的精準(zhǔn)調(diào)控。

　　鋰電匣缽材料的性能優(yōu)化是一個系統(tǒng)工程，需從原料配比設(shè)計(jì)出發(fā)，通過微觀結(jié)構(gòu)調(diào)整與表面防護(hù)技術(shù)協(xié)同提升高溫抗腐蝕性能。隨著鋰電池對能量密度、安全性的要求不斷提高，匣缽材料的創(chuàng)新將持續(xù)推動鋰電制造工藝的升級。
